| 나무난방은 경제성이 있으며 지구환경을 이롭게 합니다. |
|
|
|
나무난방은 자연과 사람 모두에게 환경적으로 의미 있는 일입니다. 친환경 나무 난방으로 지구 온난화를 막고 소중한 자연환경을 다음 세대에 물려줄 수 있습니다. 나무는 성장하면서 태양에너지를 저장하는데 나무를 연료로 사용하게 되면 성장하면서 흡수한 이산화탄소만큼 만을 대기 중에 방출합니다. 나무 난방은 자연의 순환을 방해하지 않고 조화를 이루는 일입니다.
|
|
|
|
|
|
● 먼 거리에서 에너지를 구입할 필요가 없습니다.
· 지역순환 에너지
● 국제원유가격에 영향을 받지 않는 연료입니다.
· 공급안전성
● 운송과 저장과정에서 발생하는 사고로부터 상대적으로 안전합니다.
· 화재 · 폭발사고 감소
● 우리 지역에 부가가치를 남기고 일자리를 창출합니다.
· 우리 마을 일자리
● 연료를 생산하기 위해 투입하는 에너지 사용이 적은 효율적인 연료입니다.
· 효율 + 환경
|
 |
|
|
자동화된 난방 시스템으로 경제적이며
다양한 열 수요처에 적용할 수 있습니다. |
|
|
|

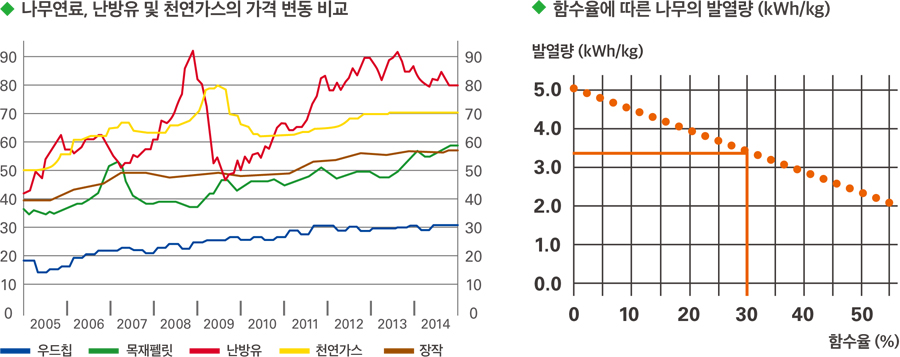

우드칩 · 펠릿 · 톱밥 등 나무 연료는 저렴하게 공급이 가능합니다. 반면 화석연료는 가까운 미래에 언제든지 가격이 높아질 수 있습니다. 이런 상황은 중국이나 인도 등 고성장하는 나라의 석유 수요에 의해 앞으로 더 확대될 것으로 보입니다. 나무는 화석연료 보다 가격이 안정적인 연료이며, 공급 안정성을 가진 연료입니다.
|
|
|
 |
 |
 |
 |
 |
| 장작 | 화목 |
우드칩 |
목재펠릿 |
천연가스 |
난방유 |
| 10 kWh |
10 kWh |
10 kWh |
10 kWh |
10 kWh |
| 2.5 kg |
2.5 kg |
2.0 kg |
0.84 kg |
0.86 kg |
| 5 Liter |
12.5 Liter |
3 Liter |
1,000 Liter |
1 Liter |
| 연료생산 시 사용되는 에너지의 비율 |
| 1.2% |
2.3% |
2.7% |
14.5% |
12% |
|
|
|
|
|
|
10kWh 에너지로 200ℓ의 물을 10℃ 데울 수 있습니다. 예를 들면 150m3의 공간을 난방할 경우 연간 15,000kWh의 에너지가 필요합니다. 이때 펠릿을 사용할 경우 3ton, 난방유를 사용할 경우 1,500ℓ의 연료가 필요합니다. 장작을 쓸 경우 8 - 10m3 이 사용됩니다. 나무난방은 간벌목, 제재부산물, 속성수 및 자투리 나무 등을 사용하여 경제적으로 매우 유용합니다.
|
|
|
|
|

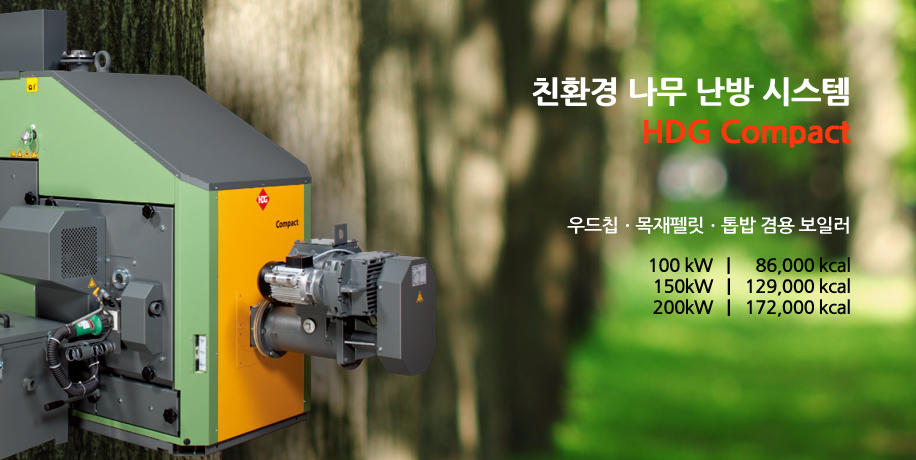

HDG Compact는 우드칩, 펠릿, 톱밥을
사용하는 자동 난방시스템입니다. |
|
|
|
경제적이고 사용이 편리하면서도 환경친화적인 난방을 하기 위해서는 보일러 제조업체의 노하우와 전문적인 기술인력 보유 여부가 매우 중요합니다. 독일 바이에른 주에서 제품을 생산하는 HDG사는 사용되는 부품과 요소들이 최적의 조건에서 작동할 수 있도록 기술 향상에 매진해왔습니다.
|
|
|
|
|
|
| HDG가 독일 바이에른주의 나무 연소기술을 보여드립니다. |
● 탁월한 보일러 효율
● 독일 환경부의 기준을 충족하는 배출가스
● 공냉식 이동 화격자를 통한 최적의 연소기술
● 확실한 안전기술
● 독일 현지에서 조립한 견고한 가공성과 내구성
● 넓은 연료 범위, 적은 연료 사용량
● 손쉬운 조작 방식
● 특허 출원된 정량 분배기를 통한 역화방지 시스템
● 자동 청소 장치와 재처리 시스템을 사용한 높은 편리성
|
|
|
HDG Compact는 최신기술로
편리하고 안전하도록 만들어졌습니다. |
|
|
| 자동화된 연관청소 |
|
간편한 조립 |
|
25년 간 부품공급 |
| 전열부위인 연관은 주기적으로 작동하는 자동청소장치를 통해 연소가스 잔재물이 제거됩니다. 효율을 높이고 제품의 수명이 길어집니다. |
|
독일 현지에서 대부분 조립된 상태로 운반되어 현장에서는 연료 전송 부위와 연결하고 전기배선을 하면 보일러를사용할 수 있습니다. |
|
HDG는 보일러 핵심부품 및 내화벽돌 등 주요부품에 대해 자체생산체계를 갖추어 25년동안 부품이 조달될 수 있도록 준비해 두었습니다. |
 |
|
 |
|
 |
|
|
| SPS 제어기술 |
|
더 높은 효율 - 축열조 |
|
원격 모니터링 시스템 |
| 설비의 모든 요소들이 SPS 전자 제어 시스템으로 제어되고 가동 상황은 디스플레이 창을 통해 표시됩니다. |
|
시스템 축열조는 작업 시간을 줄이고 시스템의 전력 소모를 줄여주므로 적은 연료로도 필요한 에너지를 얻을 수 있습니다. |
|
직접 보일러실을 지키지 않아도 됩니다. 원거리에서도 보일러를 작동시키고 조절할 수 있어 비용을 절감합니다. |
 |
|
 |
|
 |
|
|
|
|

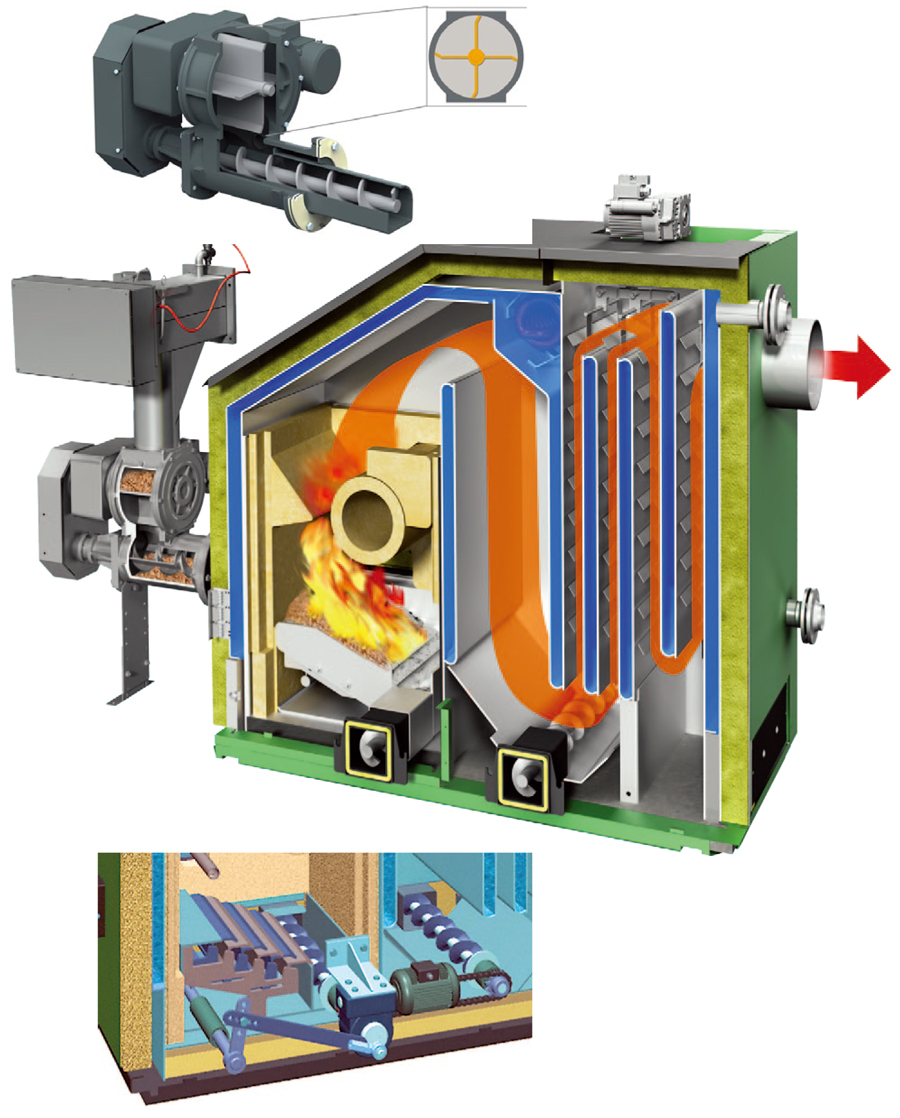

| 에너지를 절약하며 일정한 출력을 내는 HDG의 연소기술 |
|
|
|
|
|

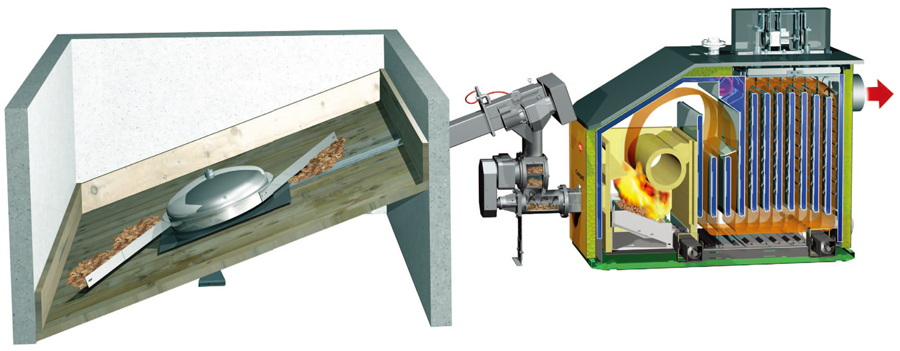

| 연료 공급장치 |
|
연소기술 |
| 공급장치역화방지를 위한 정량분배 로터리와 전송스크류로 구성됩니다. 화실의요구에 따라 일정연료를 안전하게공급할 수 있습니다. 한편 정량분배로터리는 연료저장고를 화실로부터 차단하는 기능을 합니다. 이때 소화장치까지 연결되어 매우 높은 수준의 작업 안전을 보장합니다. |
|
연소기술연소기술HDG의 공냉식 이동형 계단화격자는송풍기를 통해 주입된 공기로 구성요소들을 냉각합니다. 이때 예열된공기는 연소에 기여합니다.화격자는 지속적으로 움직여 연료를 단계적으로 재로 만들고 이를 통해 화실 내의 높은 온도를 유지하고화염의 대류 정도를 완성합니다. |
|
|
| 람다센서 |
|
저압연소 |
| 연소가스에 잔류한 산소 농도를 측정하고 SPS 제어 시스템에전달합니다. 연료의 특성이변화할 때에도 최적의 연소파라미터를 유지합니다. |
|
 |
|
|
| 연소의 품질을 유지하기 위해화실은 일정한 저압으로 유지되도록 설정됩니다. 필요에 따라 모니터링되어 송풍기 회전수를 자동으로 조절합니다. |
|
 |
|
|
|
|
|
|
|
|
|

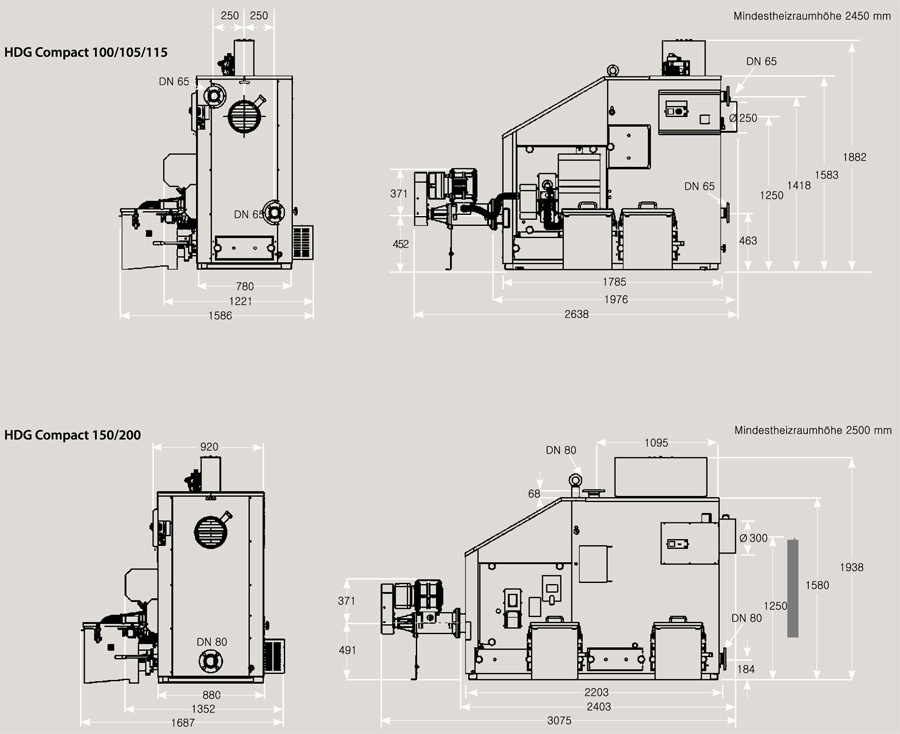

| HDG Compact |
100
Wood chips/Pellet |
105
Wood chips/Pellet |
115
Wood chips/Pellet |
150
Wood chips/Pellet |
200
Wood chips/Pellet |
| Nominal heat output |
100 kW |
105 kW |
115 kW |
150 kW |
200 kW |
| Min. heat output |
30 kW |
31.5 kW |
34.5 kW |
45 kW |
60 kW |
| Water content |
210 l |
210 l |
225 l |
450 l |
450 l |
| Max. Permissible operating pressure |
3 bar |
3 bar |
3 bar |
3 bar |
3 bar |
| Required delivery pressure |
20/10* Pa |
20/10* Pa |
20/10* Pa |
20/13* Pa |
20/15* Pa |
| Max. Flow temperature |
95°C |
95°C |
95°C |
95°C |
95°C |
| Weight |
1540 kg |
1540 kg |
1585 kg |
2140 kg |
2220 kg |
|
|
|
|
HDG의 노하우와 기술력을 대한민국에서
선보입니다. - 프리미엄 나무 보일러 |
|
|
|
|
|

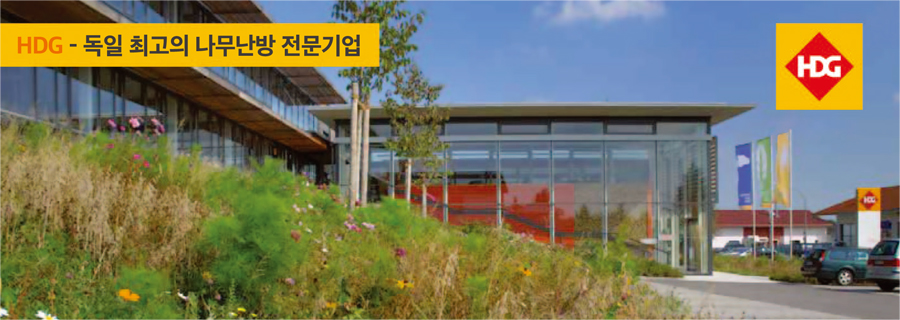

HDG는 1978년 설립 이래 오직 나무연소 분야만을 개척해 온 독일 최고의 나무 보일러 제조업체입니다.
장작 보일러부터 펠릿 하이브리드에 이르기까지 다양한 제품군으로 6만여 소비자와 함께 성장해왔습니다.
|
|
|
|
|
|
|
HDG는 환경선진국 독일의 기준을 준수합니다. 높은 기술력 뿐 아니라 지속가능경영, 환경디자인으로 환경 선진국 독일의 엄격한 기준을 준수하는 친환경 난방전문기업입니다. 2015년 독일 연방공화국 디자인 대상을 수상한 HDG는 유럽의 수 많은 고객이 보증하는 노하우와 기술력으로 프리미엄 나무보일러 HDG Compact를 대한민국에 선보입니다.
|
|
|
|
|
|
|
|
| 까다로운 유럽의 6만 고객이 보증합니다. - 나무 보일러는 HDG |
|
|

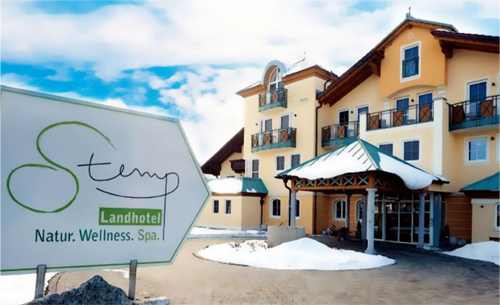

독일 바이에른 국립공원에
위치한 Wellness 호텔 Stemp |
|
| HDG객실 난방과 온수 사용 그리고 수영장운영을 위해 HDG Compact 200우드칩 보일러를 사용합니다. 환경을 생각한 난방으로 숙박업소의품격도 높였습니다. |
|
|
 |
|
|
 |
|

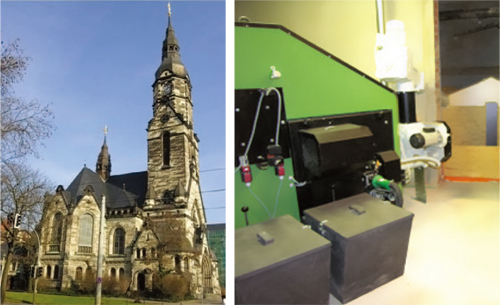

라이프치히의 유서깊은
미카엘 성당 Michaellkirche |
|
| 미사 공간과 전시장 난방을 위해 2대의 HDG Compact 100 펠릿 보일러를설치했습니다. HDG의 다양한 연료전송방식이 적용되어 오래된 건물의 구조를바꾸지 않고도 효율적으로 난방할 수있습니다. |
|
|
|

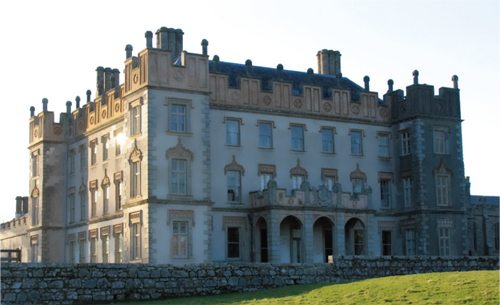

아일랜드의 고성
보리스 하우스 Borris Haus |
|
| 1731년 세워진 오래된 석조건물의난방을 위해 HDG Compact 200우드칩 보일러를 사용하고 있습니다.기름 가스 보일러 만큼 편리하게 사용할수 있을 뿐 아니라 난방에너지 비용절감 효과도 탁월합니다. |
|
|
 |
|
|
|
|
|
| 튼튼한 내구성과 편리한 조작방식으로 우리 마을의 깨끗한 난방을 책임집니다. |
|
|
 |
|
| 전라북도 완주군 문화공원 우드칩 난방 |
|

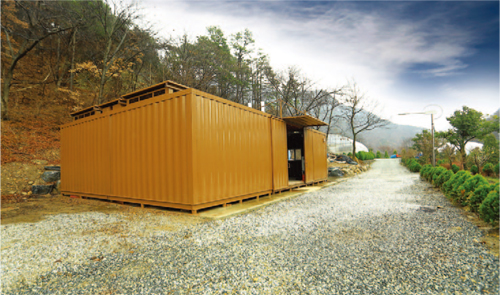

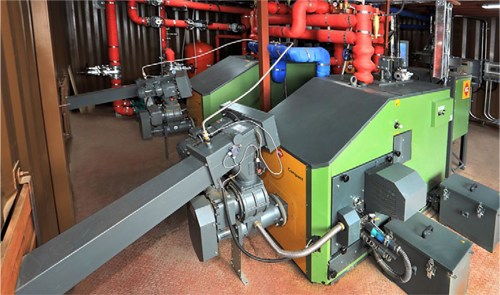

| 완주군 문화공원은 2017년 1월부터 2대의 HDG Compact 200 우드칩보일러로 온수를 생산하고 있습니다. 연료 저장고, 우드칩보일러, 축열조, 배관시설 등 병렬로 연결된 2대의 설비는 컨테이너 3대를 이어 붙인 형태의 외부 공간에 배치하여 장소에 구애받지 않고 최적화된 난방설비 운영이 가능합니다. |
|
|
|
| 높은 효율, 쾌적한 운영, 원격 모니터링 |
|
| 우드칩 보일러로 생산한 온수는 200m 가량 매설된 열배관을 통해 자생식물원(317m2)과 무궁화식물원 (834m2)에 공급됩니다. 동절기 피크수요엔 2대를 모두 가동시키고 하절기엔 1대만 운영하므로 청소 등 유지 보수 시에도 난방이 지속됩니다. 온라인에 연결된 웹서버는 관리자가 보일러실을 떠나도 온라인으로 언제든 보일러의 상태를 체크할 수 있습니다. 보일러의 중요한 운영정보는 메일로 실시간 전송됩니다. 나무난방으로 편리성까지 고려했습니다. |
|
|
 |
|
|
 |
|
| HDG Compact 200 보일러 제원 |
|
| 정격출력 |
200kW (172,000kcal) |
| 효율 |
90.4% |
| 작업압력 |
3bar |
| 최대 공급온수 온도 |
95° |
| 내부 저장온수 |
450ℓ |
| 무게 |
1,980kg |
| 크기 |
1,700×2,410×1,940mm |
|
|
|
|
|
|
|
|
